常溫過濾式除氧器

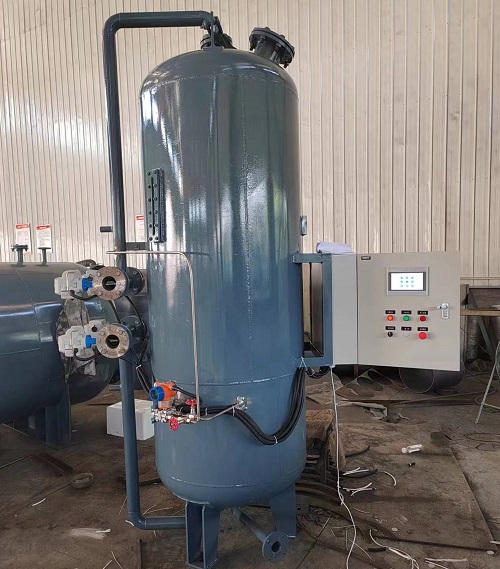

一、常溫過濾式除氧器(海綿鐵除氧器)產品簡介
常溫過濾式除氧器(海綿鐵除氧器)是一種除氧裝置,含有氧氣的水進入除氧器,穿過海綿鐵濾料層,這種特制的海綿鐵濾料具有巨大的比表面積,可使水中的溶解氧與鐵發生徹底的氧化反應。
二、海綿鐵除氧器產品詳細信息
去除溶于水中的氧氣,對于防止鍋爐或其它用水設備的腐蝕、保證其安全經濟運行有著重要的意義。本公司從1995年引進技術,開發了常溫過濾式除氧器,自投放市場多年來,實踐證明該除氧器出水溶解氧含量可保證在0.05mg/L以下,已成為低壓鍋爐除氧設備的常用產品。海綿鐵的消耗量很低,根據理水量與水質的不同,一般3~6個月補充一次即可。經過除氧后的水中增加了少量的Fe鐵離子(一般為0.2~0.5mg/L),對于熱水鍋爐來說仍符合國內規定的水質標準。但對于蒸汽鍋爐或對給水Fe鐵離子有嚴格要求的給水除氧來說,可以在現有除氧器后設置除鐵裝置,去除除氧器出水中的Fe鐵離子,保證鍋爐給水水質。本公司備有各種規格的離子交換除鐵裝置供用戶選用。
三、海綿鐵除氧器設備特點
1、可在常溫下實現除氧,進水無需加熱??朔藷崃Τ?、真空除氧必須加熱耗能的缺點。
2、除氧效果穩定可靠,出水溶解氧含量穩定在0.05mg/L以下,滿足國內低壓鍋爐水質標準要求。
3、設備品種齊全,控制方式有自動和手動,供用戶選擇。
4、安裝無特殊要求,克服了熱力、真空除氧必須高位安裝的不便。
5、系統簡單、設備緊湊。占地面積小。
6、對于單罐全自動除氧、除鐵器無須安裝反洗水泵。
7、含有氧氣的水通過特制的海綿鐵濾料,該濾料的主要成分是鐵,其疏松多孔的內部結構具有巨大的比表面積,可使水中的氧氣與鐵發生徹底的氧化反應從而保證出水溶解氧含量穩定在0.05mg/L以下其反應式為:
2Fe 2H2O O2 →2Fe(OH)2
Fe(OH)2 吸附在海綿鐵顆粒上,但它在含氧水中是不穩定的,它將被氧化成三價鐵的化合物,其反應式為:
4Fe(OH)2 2H2O O2→ 4Fe(OH)3↓
反應產物Fe(OH)3為不溶于水的棕紅色絮狀沉淀,被攔截在海綿鐵顆粒中,當積累到一定程度時,只要用一定強度的反洗水就可以沖洗干凈,海綿鐵除氧器又恢復到初始的除氧能力。
在濾層深處,由于水中氧的濃度已經很低,因此必然存在與Fe(OH)3保持平衡關系的少量Fe2 ,后者可被鈉型強酸性陽樹脂除去,交換反應為:
Fe2 2RNa → R2Fe 2Na
樹脂失效后可用NaCl(鹽) Na2SO3稀溶液進行再生(Na2SO3與NaCl總容量的1 ~2%固態混合)加Na2SO3的目的是使樹脂再生的更好,使用周期更長。
四、全自動除氧器控制原理
全自動除氧器系統主要由多個控制隔膜閥(液動或氣動)、JMA多閥控制器、除氧罐組成??刂破鞲鶕A先設定的程序分別向各個可控隔膜閥給出啟閉指令完成各個通路的開斷,從而實現運行、反洗、正洗的各個工藝過程。執行控制的JMA多閥控制器是由一個信號分配器和一個時間控制器構成,固定于防水的控制器外殼內。信號分配器是一個旋轉式導向閥,引導液體或氣體信號源切換設備上的各個隔膜閥的啟閉,從而完成設備系統的自動控制。信號分配器閥芯由堅固耐腐、可自我潤滑的材料制成,具有使用壽命長,無需維護的特點。執行操作的閥門選用國內外已經使用非常成熟的液動或氣動隔膜閥,這種閥門安裝簡便、維護方便,不是工作人員即可完成檢查、維修、更換等操作。
五、海綿鐵除氧器濾料
海綿鐵濾料的性能就是除氧器能否達到設計指標的決定性因素,除氧器必須使用特制的專用海綿鐵,才能達到應有的除氧效果。HY海綿鐵濾料是海揚公司研制的除氧器專用高效海綿鐵濾料,經過多年的工業實踐檢驗證明。其完全可以達到除氧器的出水設計指標,并且具有純度高、抗板結性強,質量穩定的優點,深受廣大用戶歡迎。
六、海綿鐵除氧器技術參數
工作流速:20~30m/h
反洗流速:50m/h
反洗時間:5~8分鐘
正洗流速:20~30m/h
正洗時間:至出水清澈
終點控制:進出水壓差≤0.05MPa
七、海綿鐵濾料主要技術指標
比表面積:1.06m2/g <
總鐵(Fe):≥95%
粒徑范圍:1.0~5.0mm
疏松劑、促進劑:≈4% <
堆積比重:1.7g/cm3
八、海綿鐵除氧器安裝使用注意事項
[1]新設備或新增填的海綿鐵,應首先進行反洗,反洗進行徹底,保證洗凈雜質。
[2]填裝海綿鐵時,注意保證罐內兩窒填裝高度一致。
[3]對于蒸汽鍋爐給水除氧,要求除氧器后配專用除鐵罐。
[4]填料高度小于800mm時,必須及時補充海綿鐵,達到要求高度(上視鏡中線水平)。
[5]除氧器暫停使用時,應沖洗干凈后加滿水,常壓密封保存,切不可失水。
九、自動海綿鐵除氧器選型
十、使用說明
※反洗水可采用自來水或井水,但必須滿足技術參數表中所列反洗管徑或反洗水量。
※除氧水應有與空氣隔絕措施,本公司可配套提供除氧水箱,或利用舊有水箱改造。
※除氧器出水不應直接進入鍋爐或供熱系統
※手動設備運行終點定為進出口的壓差值增加到0.05MPa,自動設備為定時反洗。
十一、用戶須知
1.訂購除氧器時應注明控制方式是手動方式還是自動方式。
2.除氧器進水溫度超過50℃,必須在訂貨時說明,以便廠家進行特殊處理。
3. 罐體采用碳鋼、如有特殊要求,可提出訂做。
4. 當填料層低于0.8米時,補充海綿鐵至層高1.2米,連續運行的情況下,一般一個季度左右需補充一次。
5. 填裝海綿鐵時,要從罐頂兩個裝填孔分別等量填加,以保證罐內兩室海綿鐵層高相等。
6. 連續運行流量不宜超過設計流量10%。
7. 新設備或新裝填海綿后初次使用前,要先徹底反洗后再投入使用。
8. 對于手動控制設備清洗結束切換至供水之前,要注意觀察一下是否清洗排水已完全變清,以防清洗不徹底,使雜質帶入供水系統。
9. 除氧器暫停使用時,應沖洗干凈并充滿水,確保內部在密封隔氧的狀態下保存,切不可進入空氣。
10. 安裝管路時應設旁路,以保證設備檢修時不中斷供水。
11. 除氧適用于p<2.5MPa熱水鍋爐的給水除氧,對于蒸汽鍋爐我公司將提供相應的除鐵設備
